选配防爆/防水防尘/防菌功能

选配防爆/防水防尘/防菌功能

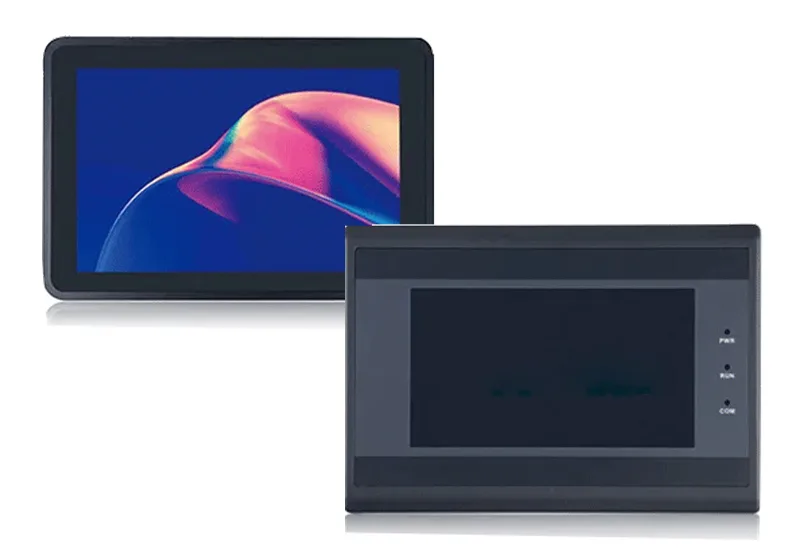

TDM触摸屏，提供防爆、防水防尘、防菌等功能供客户选择。

触控模组规格书（TDM Specification）

盖板（Cover Plate）

项   目（Item）

产品描述（Description)

可选类别（Optional ）

玻璃盖板、面板、键盘

  材 质 (Material)

Glass、PET

内 容(Content)

可定制

 规 格(Specification)

可定制

表面处理（Surface Treatment)

防划伤、防菌、AG、AF、AR，抗UV

运用方式 (Application Mode)

嵌入式，纯平面

触控模组（Touch-Panel）

项   目（Item）

产品描述（Description)

触控类型（TP Type）

电阻触控屏（RTP），电容触控屏（CTP）

产品结构(TP Structure)

GG，GFF，OGS，GF

接口方式（Interface）

I2C，USB

操作模式（Operation Mode)

湿手，手套模式，电容笔，防误碰，耐盐水等

运用领域（Application Industries)

仪器仪表，医疗设备，工程机械，工控设备，家电产品

LCM基础信息

项   目（Item）

单  位（unit）

产品描述（Description)

屏幕类型（LCD Type）TFT-LCDTFT-LCDTFT-LCD
屏幕尺寸（size)〔inch〕7″10.1″12.1″
屏幕分辨率（Resolution）〔pixel〕800x4801280x8001024x768
显示区域（Active Area）〔mm〕152.4(H)x91.44(V)216.9(H)x135.6(V)245.7 (H)x184.3 (V)
像素间距(Pixel Pitch)〔mm〕0.1905x0.19050.1695x0.16950.24x0.24
像素排列(Pixel Array)R.G.B. Vertical StripeR.G.B. Vertical StripeR.G.B. Vertical Stripe
显示模式（Display Mode)AHVA, Normally BlackAHVA, Normally BlackTN, Normally White
额定输放电压(VDD)〔Volt〕3.3（typ.)3.3（typ.)3.3（typ.)
物理尺寸(Size)〔mm〕170.0(H)x111.0(V)x7.5(D)(TYP.)227.91(H)x 148(V)x7.75(T)(max.) PCBA side279.0(H)x209.0(V)x9.0(D)(TYP.)
电气接口(Interface)〕1 channel LVDSLVDS 1Port 8bit1 channel LVDS
表面处理(Surface Coating)防炫光, 硬度3HHC防炫光, 硬度3H
支持颜色(Colors)262K(6-bit)/16.2M(8-bit)16.7M colors16.7M/ 262K colors
温度范围(Operation Temp)操作存储（非操作）〔°C〕-30 to +85
-30 to +85		-20 to +70

-30 to +80

-30 to +85

-30 to +85

RoHS合规性RoHS合规RoHS合规RoHS合规
