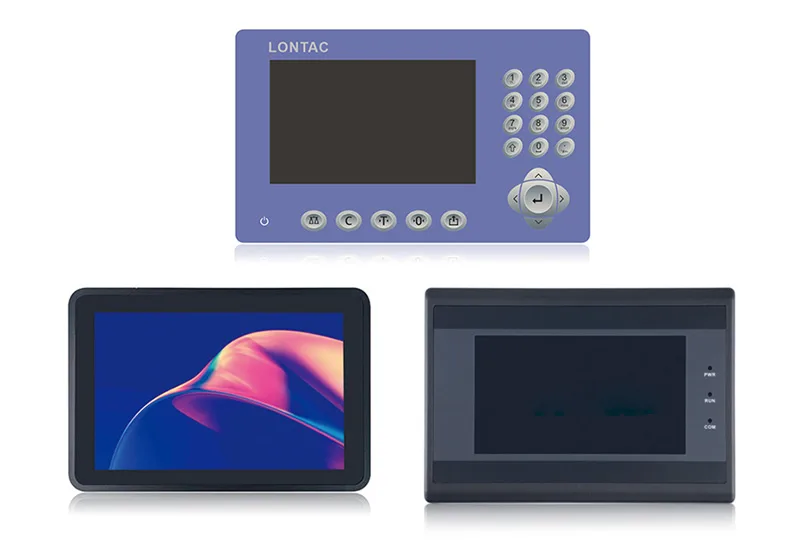

触控显示屏TDM系列

触控显示屏TDM系列

TDM触摸屏，防静电，高灵敏度，精准触控，AG防眩光，AF防指纹，防水防尘，集成定制化面板，多种材质/尺寸可选，支持小批量定制。

触控模组规格书
盖板信息

项   目

规   格
可选类别

Glass盖板、PEToverlay、键盘
   材 质

Glass、PET
    规 格

可定制
表面处理

防划伤、防菌、AG、AF、AR
LCD基础信息

项   目

单  位

规   格
屏幕对角线 〔inch〕 7″ 10.1″ 12.1″
显示区域 〔mm〕 152.4(H)x91.44(V) 216.96(H)x135.6(V) 245.76 (H)x184.32 (V)
像素 HxV 800x480 1280x800 1024x768
像素间距 〔mm〕 0.1905x0.1905 0.1695x0.1695 0.24x0.24
像素排列 R.G.B. Vertical Stripe R.G.B. Vertical Stripe R.G.B. Vertical Stripe
显示模式 AHVA, Normally Black AHVA, Normally Black TN, Normally White
额定输放电压VDD 〔Volt〕 3.3（typ.) 3.3（typ.) 3.3（typ.)
典型功耗 〔Watt〕 TBD LED power max 3.024 W

Logic Power :1(Max)@White pattern 3.3V input

 TBD
重量 〔g〕 157 290 495 (Max.)
物理尺寸 〔mm〕 170.0(H)x111.0(V)x7.5(D)(TYP.) 227.91(H)x 148(V)x7.75(T)(max.) PCBA side 279.0(H)x209.0(V)x9.0(D)(TYP.)
电气接口 1 channel LVDS LVDS 1Port 8bit 1 channel LVDS
支持颜色 262K(6-bit)/16.2M(8-bit) 16.7M colors 16.7M/ 262K colors
温度范围

操作存储（非操作）

 〔°C〕 -30 to +85

-30 to +85

 -20 to +70

-30 to +80

-30 to +85

-30 to +85
RoHS合规性 RoHS合规 RoHS合规 RoHS合规
